Jetzt kommt Bewegung ins HO-Bahnbetriebswerk.

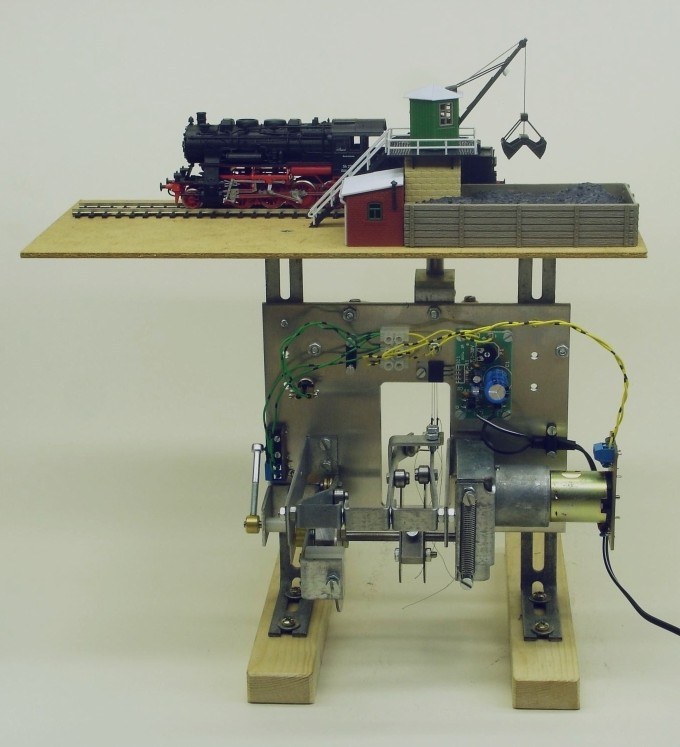

Antriebsbausatz mit Messingfeingussteilen für den HO-Bekohlungskran, Bausatz 11334 von Auhagen. Drei CNC-gefräste Exzenter sorgen für den geschmeidigen, realistischen Bewegungsablauf.
Zum Vorbild
Das Vorbild stand auf dem Bahnhof Dresden-Pieschen. Die Modellschaufel ist ein relativ exakter Nachbau einer Mehrseilgreiferschaufel aus den 20er Jahren mit etwa gleichem Ladevolumen wie die Auhagen-Schaufel, passend zur Bauzeit des Bekohlungskrans (Epoche II).
Funktion
Die geöffnete Greiferschaufel senkt sich in den Kohlebansen, schließt sich, wird angehoben, das Kranhaus dreht über den Tender, die Schaufel senkt sich und öffnet. Nach Knopfdruck läuft der Vorgang automatisch zweimal ab. Der stufenlos einstellbare Öffnungswinkel bleibt über den gesamten Hub exakt gleich. Im Dauertest 10.000 Zyklen ohne Beanstandung. Die Antriebsidee ist als Gebrauchsmuster geschützt.
Lieferumfang
Alle Teile der Mechanik fertig zugeschnitten, gebohrt, gebogen, Gewinde geschnitten. Keine Lötarbeiten, Elektrik schraubbar. Hochuntersetzter Getriebemotor 12 V, max. 120 mA, spielfreies Zahnradvorgelege mit Überlastsicherung. Zentralrohr aus Edelstahl für Anlagenplatten bis 28 mm, auf Wunsch um 140 mm verlängert. Voll funktionsfähige Greiferschaufel und Kranausleger aus Messingfeinguss, montiert und brüniert. Gefrästes, gebohrtes Kranhausdach, Befestigungswinkel, Montageplatte für den Probeaufbau, bebilderte Bauanleitung. Zwei Jahre Garantie, ein Monat Rückgaberecht.
Varianten.
| Best.-Nr. | Ausführung | Preis |
|---|---|---|
| 087-01 | Komplettbausatz ohne Stromversorgung, für einfachen Fahrspannungstrafo (Gleichstrom) | 152,85 € |
| 087-02 | Komplettbausatz mit Steckernetzteil, Spannung in 1,5-V-Schritten einstellbar | 157,95 € |
| 087-03 | Komplettbausatz mit stufenlos einstellbarem Spannungsregler LM 317-T für Modellbahntrafo 14–18 V (Platine selbst zu bestücken) | 160,95 € |
| Option | Verlängertes Kranrohr für beengte Platzverhältnisse | + 2,00 € |
Alle Preise inklusive 19 % Mehrwertsteuer, zuzüglich 8,00 € Verpackung und versicherter Versand in Deutschland (EU 15,00 €). Nach Bestellung erhalten Sie eine Vorausrechnung. Bestellung und Anfragen an info@maschinenbau-leibelt.de, verantwortlicher Projektingenieur: Arndt Leibelt.
Pressestimmen
Modelleisenbahner 5/2007: „Wenn das Modell erst einmal zusammengebaut ist und sich Kranhaus und Greifer wie gewünscht bewegen, macht sich tiefe Befriedigung beim Modellbauer breit.“ Passgenauigkeit „hervorragend“.
Eisenbahn-Kurier 6/2007: „… solide konstruierter und auch vom weniger geübten Bastler beherrschbarer Antrieb.“
Eisenbahn-Journal 6/2007: „Ergreifender Greifer“. Der Bausatz „erfüllt dank seines raffinierten Antriebs höchste Ansprüche an Funktionalität sowie Vorbildtreue“, der Zusammenbau ist „dank der erstklassigen Bauanleitung kein Problem“.
MIBA-Miniaturbahnen 9/2007 und weitere Fachzeitschriften haben den Bausatz ebenfalls getestet; die vollständigen Berichte senden wir Ihnen gern zu.
